Sistema de seguridad láser DSP para prensa plegadora.
El área de protección del dispositivo de seguridad para prensa plegadora está fijada debajo del filo de corte y se mueve de forma sincronizada con el carro superior, para garantizar que cualquier objeto entre en el área de protección antes de tocar el filo de corte cuando la prensa plegadora se aproxima a alta velocidad.
Una vez que una obstrucción (como el dedo de un operario) entra en el área de protección, el sistema DSP envía inmediatamente una señal e interrumpe el movimiento descendente del carro, lo que protege la seguridad personal del operador.
Se pueden elegir diferentes modos.

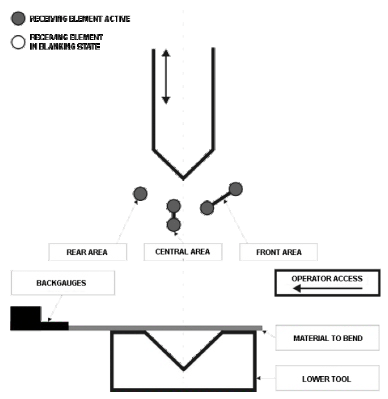

Modo 1: Área de detección completamente activa

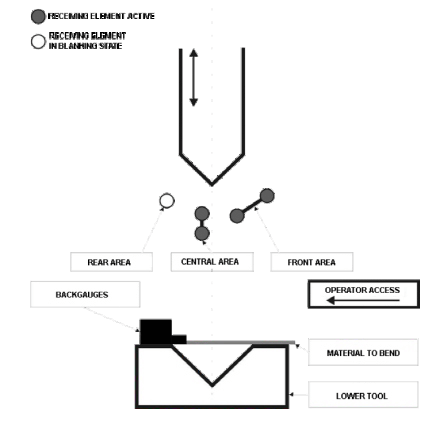

Modo 2: Zona frontal en estado de plegado y zona trasera excluida

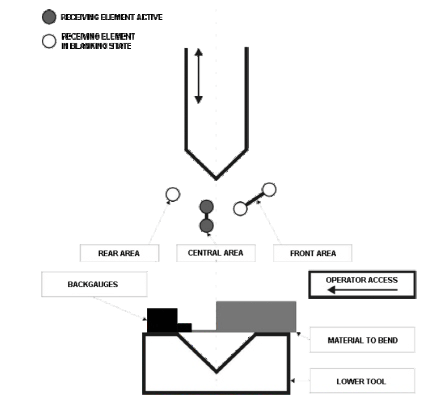

Modo 3: Zona trasera excluida.

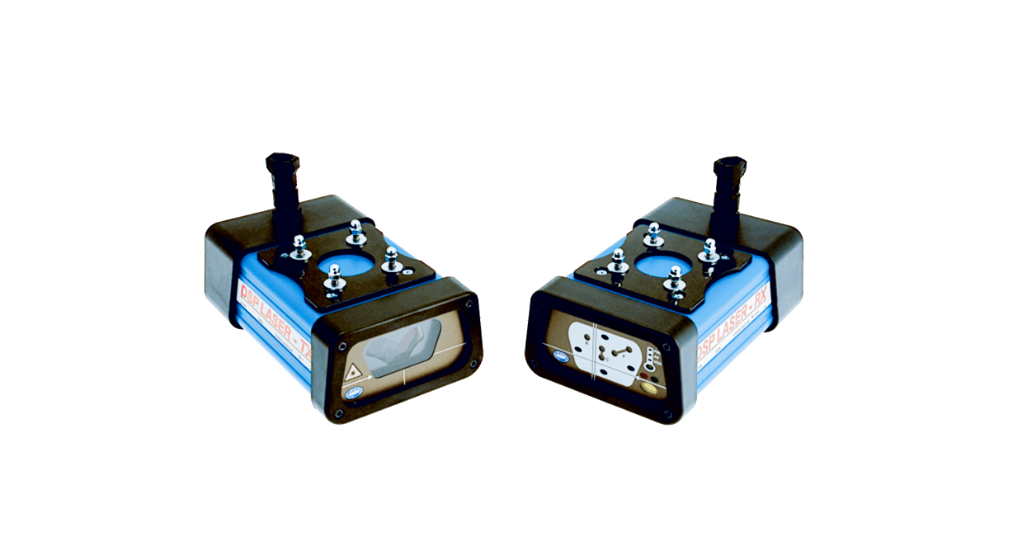

Sistema de seguridad láser DSP
- El nivel de seguridad es CAT.4 y SIL3.
- Grado de protección de la carcasa de detección: IP65.
- Clasificación del láser: Clase 1M.
- Tiempo de respuesta del MCS: 2 ms.
- Temperatura de funcionamiento: 0 °C - 50 °C
- Montado en la viga superior.
- Función de modo caja.

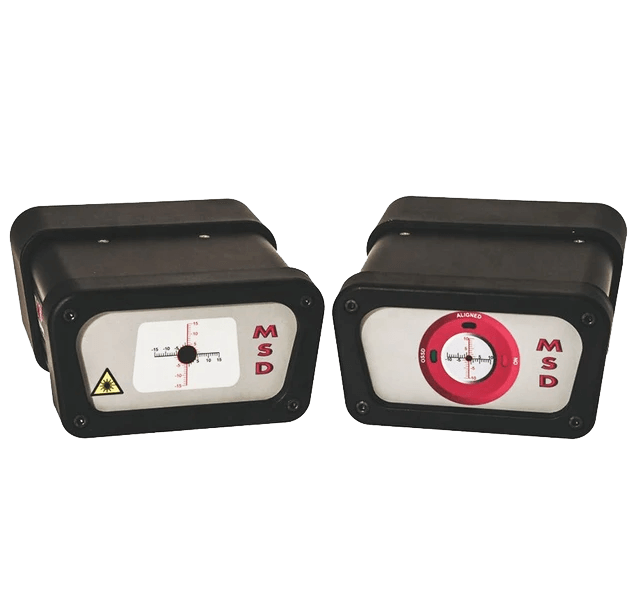

Sistema de seguridad láser MSD para prensa plegadora
El área de protección del dispositivo de seguridad para prensa plegadora está fijada debajo del filo de corte y se mueve de forma sincronizada con el carro superior, para garantizar que cualquier objeto entre en el área de protección antes de tocar el filo de corte cuando la prensa plegadora se aproxima a alta velocidad.
Una vez que una obstrucción (como el dedo de un operario) entra en el área de protección, el sistema DSP envía inmediatamente una señal e interrumpe el movimiento descendente del carro, lo que protege la seguridad personal del operador.

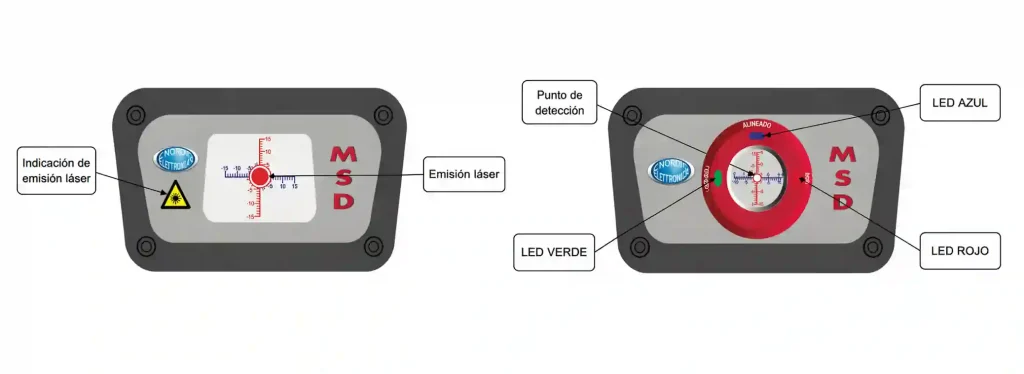

Diagrama y funciones
Sistema de Seguridad Láser MSD
Para las prensas plegadoras de alta gama, las principales características técnicas son las siguientes:
- Protección láser, receptor de haz único: el nivel de seguridad es CAT.4 y SIL3
- Grado de protección de la carcasa de detección: IP65 – Clasificación láser: Clase 1M
- Tiempo de respuesta: 5 ms
- Temperatura de funcionamiento: 0°C–50°C – Montado en la viga inferior
- Punto de cambio de velocidad: 5 mm
- Distancia máxima de protección: 15 m – Indicadores LED muestran varios estados

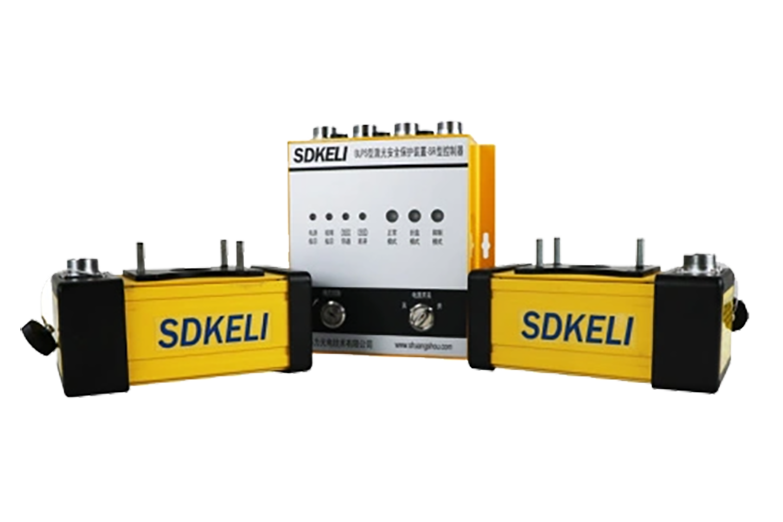

Sistema de seguridad láser SDKELI para prensa plegadora
A medida que el deslizador se mueve hacia arriba y hacia abajo, puede proporcionar protección al operador en espacios extremadamente reducidos. Con fuente de luz láser, puede detectar objetos de hasta 4 mm y permitir desviaciones por vibración. Diseño redundante, salida PNP de doble canal, seguro y confiable; con función EDM, puede realizar la monitorización de válvulas dobles
Sistema de seguridad láser SDKELI
Para las prensas plegadoras de alta gama, las principales características técnicas son las siguientes:
- Como producto láser de Clase 1, es seguro para los ojos humanos
- El haz de protección en forma de L se instala cerca de la punta del troquel superior en la plegadora, y el haz debe moverse en paralelo a la punta del troquel superior
- Tiempo de respuesta: 5 ms
- Cuenta con un sistema de control independiente, que también es aplicable a prensas plegadoras sin necesidad de programación

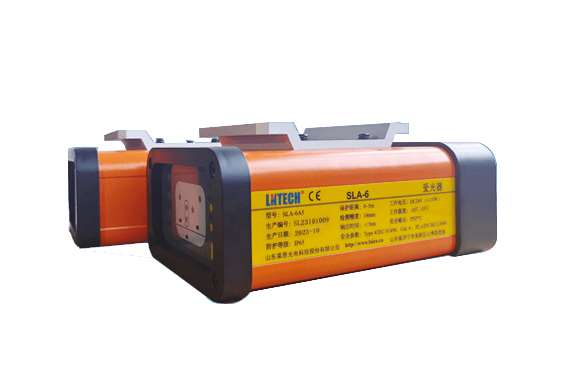

Sistema de seguridad láser LN para prensa plegadora
El dispositivo de protección para plegadoras BLPS es un dispositivo de protección fotoeléctrica de nivel de seguridad 4, diseñado y desarrollado para la protección de la seguridad personal en prensas plegadoras hidráulicas.
El dispositivo BLPS se instala en la zona de protección del accesorio de la punta del troquel superior de la plegadora, proporcionando una protección eficaz para los brazos y dedos del operador cerca del área de la punta del troquel.
Tiene en cuenta tanto la seguridad del operador como la eficiencia de producción de la máquina, y actualmente es la solución más eficaz
