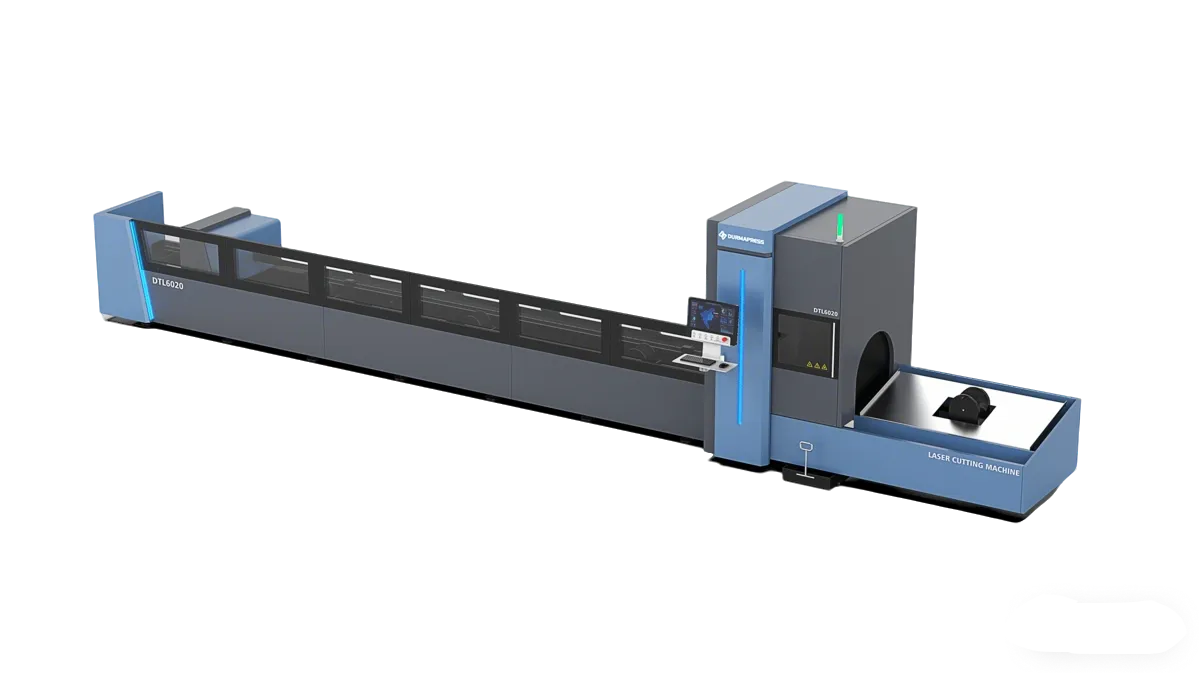

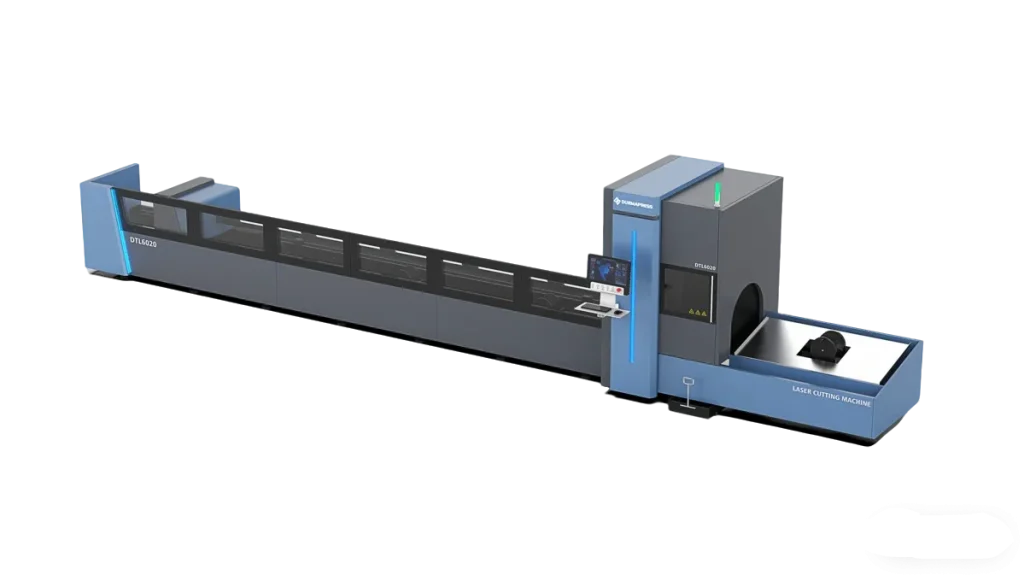

Serie BS-T
Máquina de corte por láser de fibra para tubos
Diseñado para lograr cortes de tubo limpios y uniformes.
Con la confianza de más de 5000 fabricantes en todo el mundo
Descripción general del producto
Diseñado para ofrecer precisión, eficiencia y fiabilidad en entornos de fabricación modernos.
Tecnología de corte revolucionaria
Nuestra máquina de corte por láser de fibra de alta precisión para tubos representa lo último en tecnología de corte industrial, diseñada para la fabricación de estructuras metálicas y maquinaria.
Características técnicas avanzadas
- Corte de tubos especializado: optimizado para el procesamiento de tubos de alta precisión.
- Centrado automático estable: posicionamiento y corte precisos
- Funcionamiento rápido y fiable: alta rigidez y movimiento suave.
- Control CNC inteligente: calidad de corte constante y manejo sencillo.
- Compatibilidad con tubos flexibles: admite tubos redondos, cuadrados, rectangulares y de formas especiales.
- Longitudes de procesamiento ampliadas: opciones de 6 m y 12 m para diversas necesidades de producción.
- Sistema de sujeción eficiente: menor tiempo de preparación y mayor productividad.
Diseño detallado y componentes
Explore la ingeniería de precisión detrás de nuestros sistemas de corte por láser de fibra de la serie BS-XP.

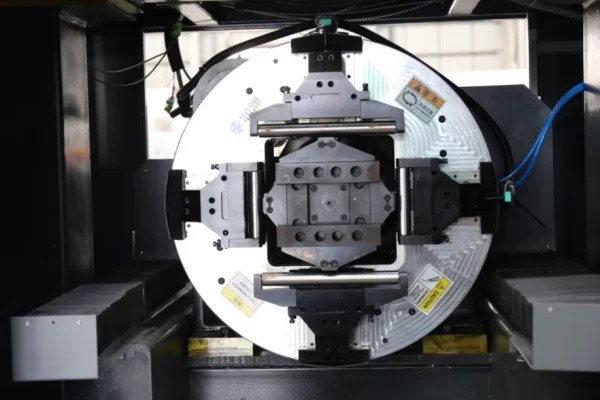

Mandril láser
Dado que el cilindro se utiliza para sujetar directamente la pieza de trabajo, la carrera de trabajo del cilindro coincide con la carrera de trabajo del mandril, lo que permite un amplio rango de sujeción. Al utilizar una salida directa del cilindro, la fuerza resultante es linealmente proporcional a la presión del aire, lo que facilita la implementación de un control por software.

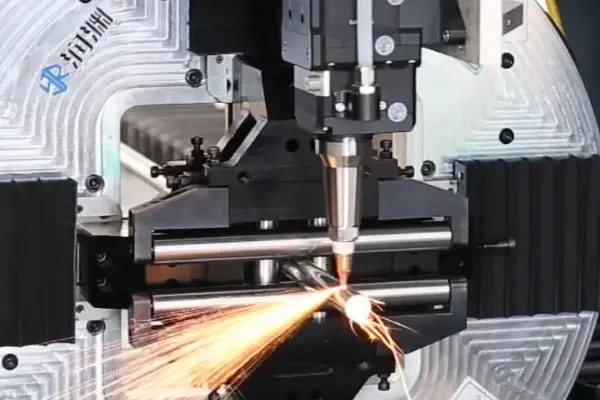

Cabezal de corte por láser
Ligero y resistente a los impactos, diseñado para láseres de potencia media y baja. Los sensores inteligentes integrados permiten la monitorización en tiempo real, el diagnóstico rápido y un corte estable y eficiente.

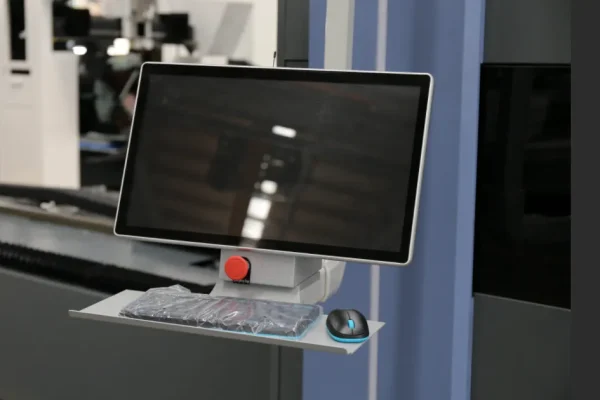

Controladora
Controlador de bus EtherCAT inteligente de alta gama, diseñado para láseres de fibra de alta potencia (superiores a 8 kW). Se caracteriza por su funcionalidad inmediata («listo para usar»), facilidad de instalación y ajuste, y por ofrecer una solución integral que admite opciones personalizadas, automatizadas y digitalizadas.

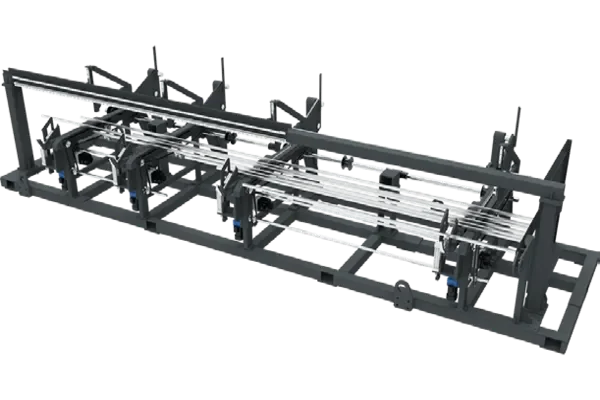

Sistema de carga mecánica automática (opción)
El sistema de carga automática garantiza la orientación correcta de los tubos, un posicionamiento preciso de la longitud y una carga eficiente de los paquetes. Admite tubos redondos, ovalados y cuadrados de hasta 120 kg, con tiempos de carga rápidos: ≤ 70 segundos para la primera carga y ≤ 20 segundos para las cargas posteriores.
Software Cypnest (opcional)
CypNest es un software de anidado para sistemas de corte láser CypCut/HypCut que integra edición de dibujos, anidado rápido, generación de trayectorias de corte y análisis de producción, con el fin de mejorar la eficiencia del corte y satisfacer diversas necesidades de producción.
Cabezal de corte
Personalice el cabezal de corte para su serie BS-T
Cabezal biselado +45° (opcional)
Cabezal biselado para cortes verticales y biselados de 0° a 45°. Resultados óptimos gracias a la combinación de interpolación de 5 ejes y software. Ángulos de bisel positivos y negativos en una sola pieza.
PRECITEC (Option)
Laser cutting head in solid state, high power Precitec PROCUTTER, with capacitive sensor for tracking metallic surfaces and support for focal lens 200mm, with cartridge glass protection
Fuente láser
Personaliza la fuente láser para tu serie BS-T.
- Permite velocidades de corte más rápidas y un procesamiento eficiente de materiales gruesos y duros.
- Ofrece un rendimiento constante con tiempos de inactividad y necesidades de mantenimiento reducidos.
- Adecuado para metales, plásticos, cerámica y materiales compuestos en diversas industrias.
- Garantiza un corte preciso con detalles finos y tolerancias estrictas.

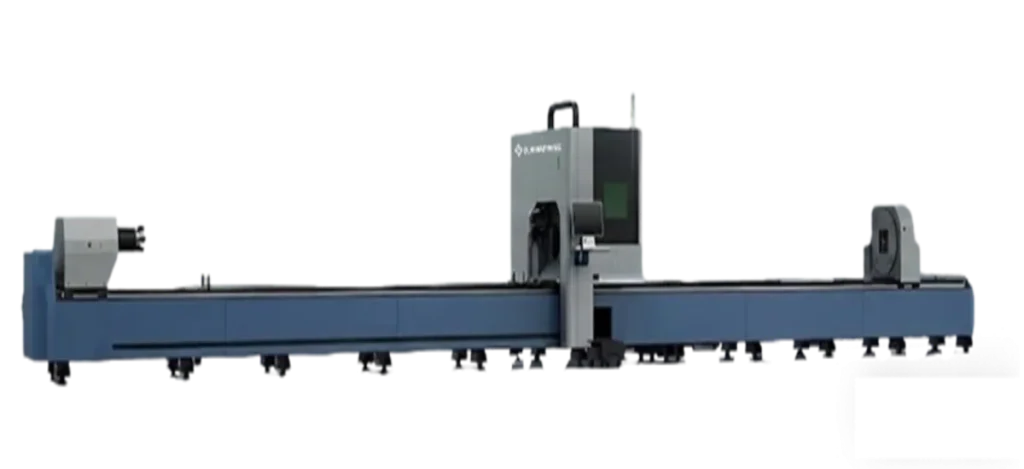

Máquina de corte por láser de tubos de alta resistencia con tres mandriles
- Con gran capacidad de corte
- Corte sin rebaba residual
- Corte de alta precisión
- Se necesitan menores costos de producción.

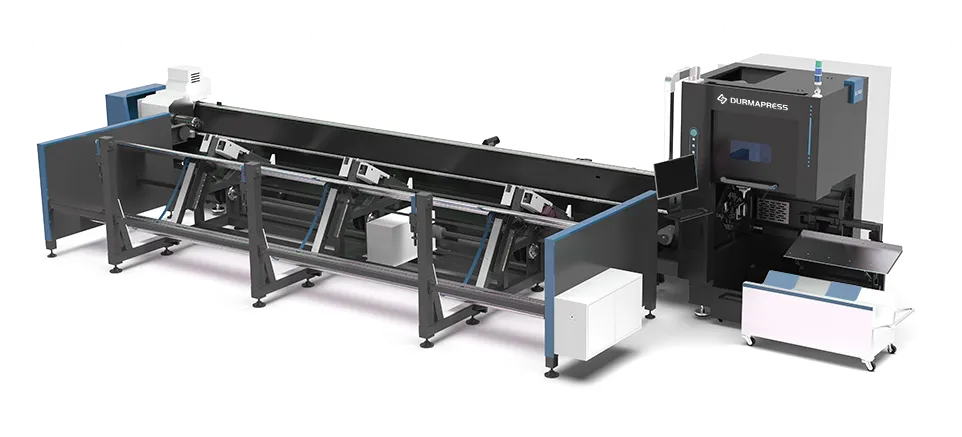

Máquina de corte por láser de fibra para tubos con sistema de carga automática
- Alta precisión y estabilidad estructural
- Precisión de corte mejorada
- Alineación totalmente automática
- Posicionamiento central de alta eficiencia
Especificaciones técnicas
Diseñado para ofrecer un rendimiento excepcional en una amplia gama de requisitos de fabricación.
| Modelo | BS-12550T | BS-60220T | BS-60350T | BS-80350T |
|---|---|---|---|---|
| Rango del tubo (Longitud) | 12000mm | 6000mm | 6000mm | 8000mm |
| Potencia del láser | 2KW, 3KW, 6KW, 8KW, 12KW | 2KW, 3KW, 6KW, 8KW, 12KW | 2KW, 3KW, 6KW, 8KW, 12KW | 2KW, 3KW, 6KW, 8KW, 12KW |
| Diámetro del tubo | 550mm | 220mm | 350mm | 350mm |
| Precisión de posicionamiento eje X | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm |
| Precisión de posicionamiento eje Y | ±0.03 mm | ±0.03 mm | ±0.03 mm | ±0.03 mm |
| Velocidad máx. posicionamiento X,Y | 100m/min | 100m/min | 100m/min | 100m/min |
| Aceleración máxima | 1.0G | 1.0G | 1.0G | 1.0G |
| Voltaje | 380V 50HZ 3PH | 380V 50HZ 3PH | 380V 50HZ 3PH | 380V 50HZ 3PH |
| Formatos gráficos compatibles | CAD, DXF (etc.) | CAD, DXF (etc.) | CAD, DXF (etc.) | CAD, DXF (etc.) |
| Entorno de trabajo | Temp: 0-40℃, humedad: ≤80% Sin condensación |
Temp: 0-40℃, humedad: ≤80% Sin condensación |
Temp: 0-40℃, humedad: ≤80% Sin condensación |
Temp: 0-40℃, humedad: ≤80% Sin condensación |
