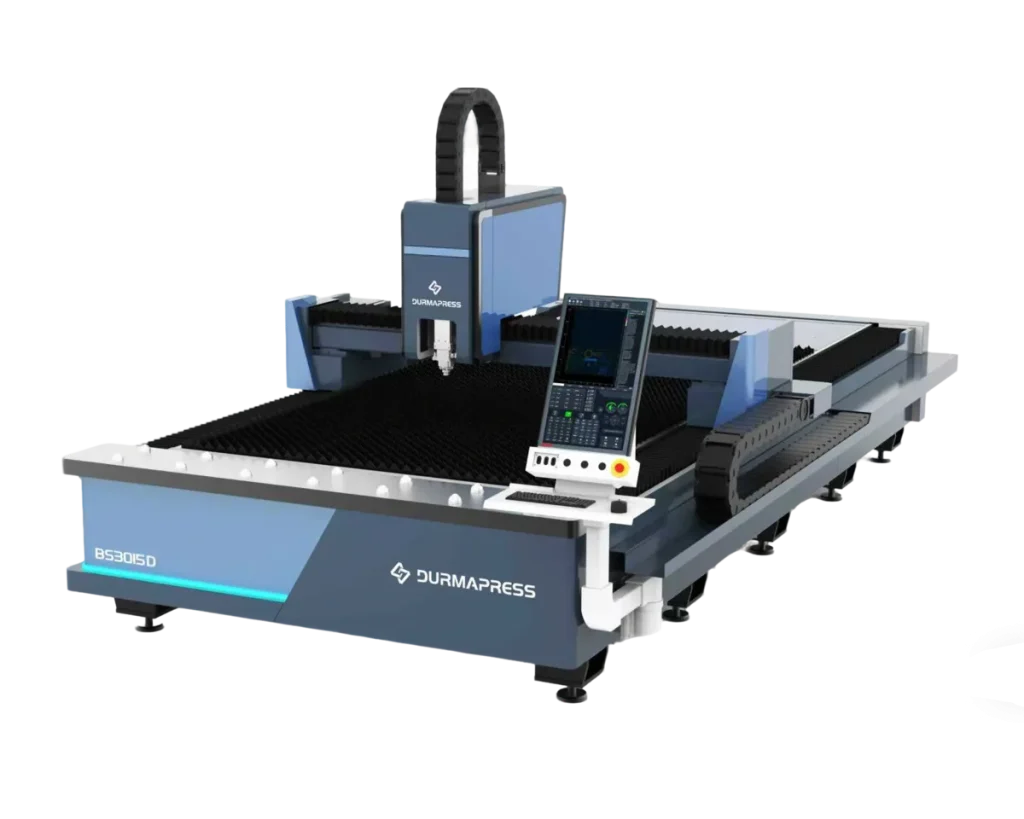

SERIE BS-D
MÁQUINA DE CORTE POR LÁSER DE FIBRA
Alta eficiencia y ahorro energético, capaz de fabricar piezas complejas
Con la confianza de más de 5000 fabricantes en todo el mundo
Descripción general del producto
Diseñado para ofrecer precisión, eficiencia y fiabilidad en entornos de fabricación modernos.
Tecnología de corte revolucionaria
Nuestra máquina de corte láser de fibra de alta precisión representa lo último en tecnología de corte industrial, diseñada para la fabricación de metales y maquinaria.
Características técnicas avanzadas
- Plataforma abierta, alto rendimiento en relación calidad-precio.
- Rendimiento estable, fácil de usar.
- Diseño integrado compacto
- Bajo costo, fácil mantenimiento
- Mesa de trabajo intercambiable: permite la carga y descarga continua durante el corte, lo que reduce el tiempo de inactividad y mejora la productividad.
Diseño detallado y componentes
Descubra la ingeniería de precisión que hay detrás de nuestros sistemas de corte por láser de fibra de la serie BS-E.

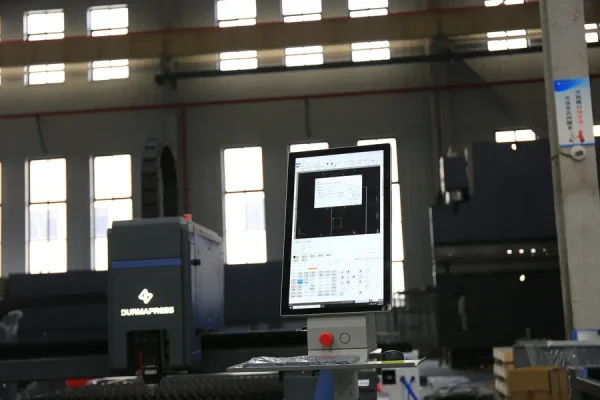

Panel de control
Controlador de bus EtherCAT inteligente de alta gama diseñado para láseres de fibra de alta potencia superiores a 8 kW. Ofrece servicio inmediato, fácil instalación y ajuste, funciones de solución completas y admite soluciones personalizadas, automáticas y de digitalización.

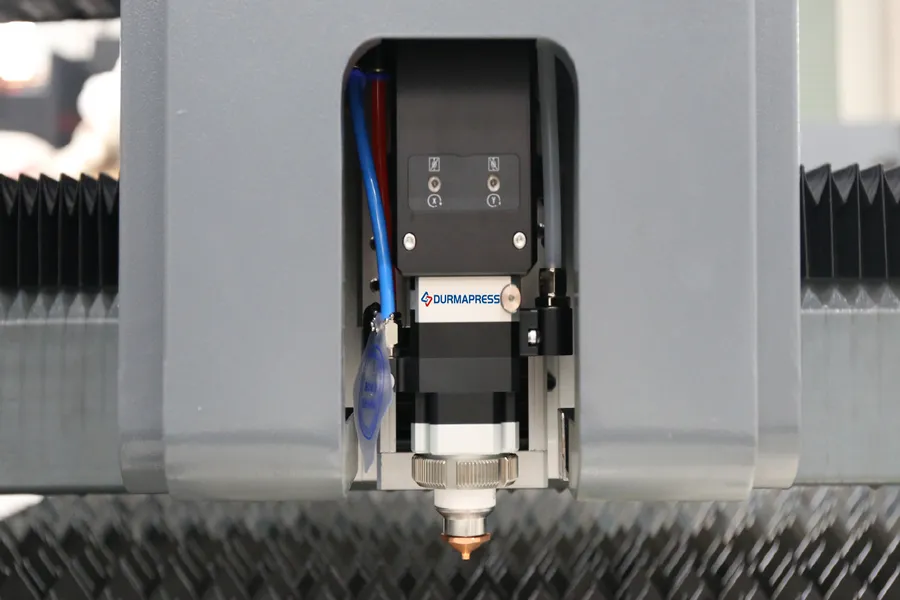

Cabezal de corte láser
Ligera y resistente a los impactos, diseñada para láseres de potencia media y baja. Sus sensores inteligentes integrados permiten la monitorización en tiempo real, un diagnóstico rápido y un corte estable y eficiente.

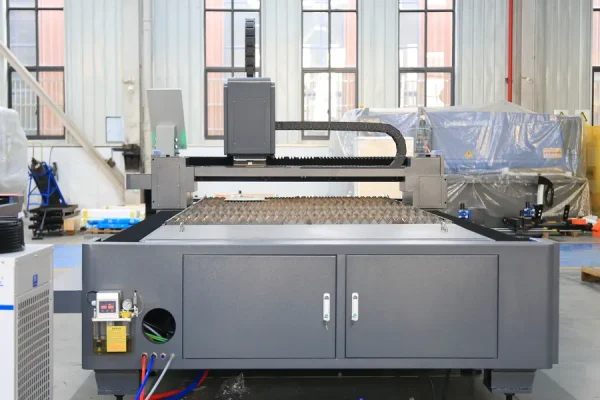

Mesa de trabajo de intercambio
La mesa de trabajo intercambiable permite el corte y la carga/descarga de material simultáneamente, minimizando el tiempo de inactividad y aumentando la productividad. Gracias a un cambio de mesa rápido y estable, garantiza un funcionamiento eficiente, seguro y continuo para tareas de corte de alto volumen.

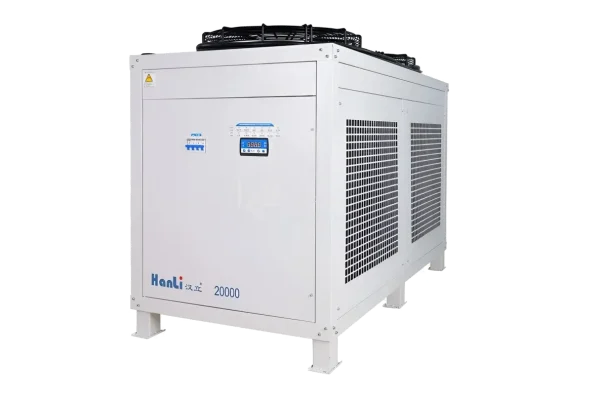

Enfriadora
Se trata de un dispositivo que proporciona refrigeración al resonador y a la óptica del cabezal de corte. Incorpora un sistema de refrigeración por agua. Gracias a su sistema de doble cámara, el agua de refrigeración se suministra a la óptica y a la fuente de alimentación del láser a diferentes temperaturas, según sus necesidades.

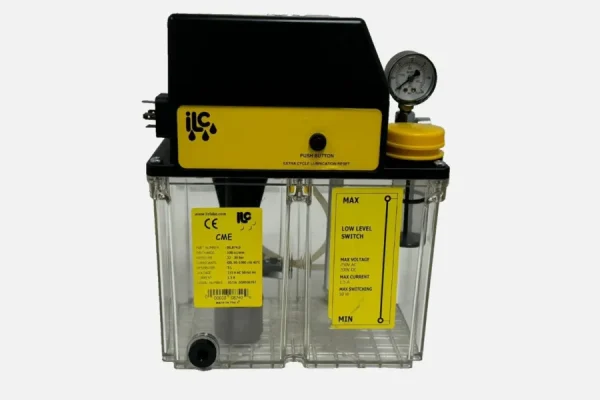

Lubricación automática por succión mejorada
Se elimina la necesidad de lubricación sin detener la máquina en ningún momento; el sistema realiza una lubricación automática en función del tiempo de funcionamiento.
Marco semihueco totalmente recocido
Los bastidores de acero Durmapress se someten a un tratamiento térmico a más de 600 °C para aliviar las tensiones internas. Esto garantiza que puedan soportar un uso intensivo sin deformarse.
El avanzado diseño de bancada semihueca disipa más calor que los de la competencia y evita la deformación.

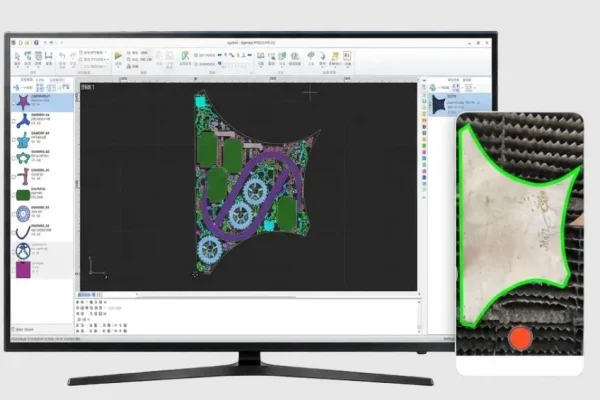

Software Cypnest
CypNest es un software de anidamiento para sistemas de corte láser CypCut/HypCut, que integra edición de planos, anidamiento rápido, generación de trayectorias de herramientas y análisis de producción para mejorar la eficiencia del corte y satisfacer diversas necesidades de producción.
Cabezal de corte
Personaliza el cabezal de corte para tu serie BS-E.
Cabezal biselado +45° (opcional)
Cabezal biselado para cortes verticales y biselados de 0° a 45°. Resultados óptimos gracias a la combinación de interpolación de 5 ejes y software. Ángulos de bisel positivos y negativos en una sola pieza.
PRECITEC (Option)
Laser cutting head in solid state, high power Precitec PROCUTTER, with capacitive sensor for tracking metallic surfaces and support for focal lens 200mm, with cartridge glass protection
Fuente láser
Personaliza la fuente láser para tu serie BS-E.
- Permite velocidades de corte más rápidas y un procesamiento eficiente de materiales gruesos y duros.
- Ofrece un rendimiento constante con tiempos de inactividad y necesidades de mantenimiento reducidos.
- Adecuado para metales, plásticos, cerámica y materiales compuestos en diversas industrias.
- Garantiza un corte preciso con detalles finos y tolerancias estrictas.

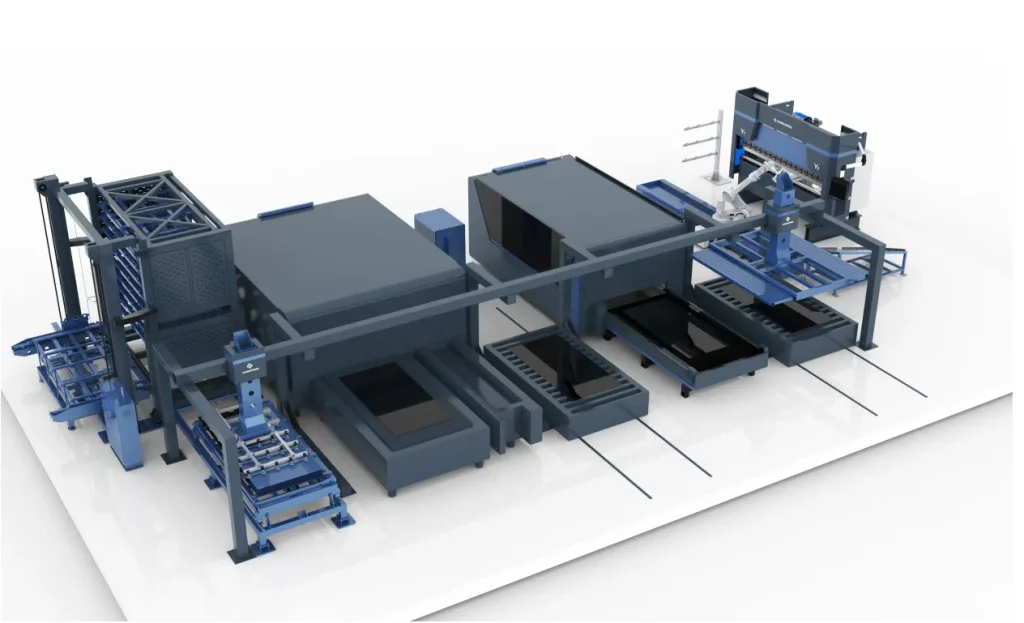

Sistema automático de carga y descarga
El sistema integra brazos robóticos de carga y descarga con un almacén de chapa metálica y una máquina de corte láser para lograr un almacenamiento y manipulación de chapa totalmente automatizados, mejorando la eficiencia y reduciendo costes.
Ventosas de vacío de alta capacidad con control de zonas y bombas importadas garantizan un rendimiento estable. Los mecanismos de vibración y detección de espesor separan automáticamente las chapas adheridas; si la separación falla dos veces, el sistema activa una alarma para que intervenga manualmente.

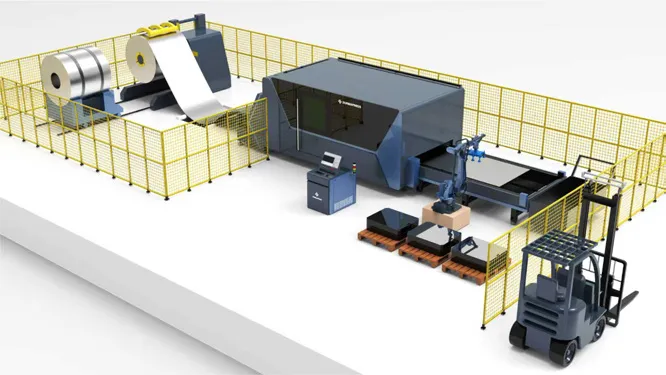

Línea de troquelado y corte láser con alimentación de bobina
La línea de troquelado y corte láser con alimentación de bobina es un proceso de fabricación avanzado que combina la eficiencia del manejo de material en bobina con la precisión del corte láser.
En lugar de utilizar láminas precortadas, este sistema láser de alimentación de bobina alimenta el metal directamente desde la bobina, lo aplana y lo corta en formas personalizadas, todo en una línea continua y automatizada.
Las líneas de troquelado láser con alimentación de bobina de Laser Isse ofrecen mayor eficiencia, precisión, rentabilidad, versatilidad y sostenibilidad en comparación con los métodos tradicionales.
Especificaciones técnicas
Diseñado para ofrecer un rendimiento excepcional en una amplia gama de requisitos de fabricación.
| Modelo | BS-3015D | BS-4015D | BS-4020D | BS-6015D | BS-6020D | BS-6025D |
|---|---|---|---|---|---|---|
| Mesa de Trabajo (mm) | 1500*3000 | 1500*4000 | 2000*4000 | 1500*6000 | 2000*6000 | 2500*6000 |
| Dimensiones Totales (mm) | 5500*4000*2300 | 6500*4000*2300 | 6800*4000*2300 | 7500*4000*2300 | 9000*5500*2400 | 9500*6600*2400 |
| Velocidad Máxima de Operación | 140 m/min | |||||
| Aceleración Máxima | 1.5G | |||||
| Precisión de Posicionamiento X/Y | ±0.03 mm/m | |||||
| Precisión de Repetibilidad de Posicionamiento X/Y | ±0.02 mm/m | |||||
| Voltaje de Operación | 380V / 50Hz | |||||
| Potencia del Láser | 1500W - 30000W / 12000W - 20000W | |||||
| Potencia de la Máquina | 6kW - 15kW | |||||
| Temperatura de Operación de la Máquina | 0℃ - 40℃ | |||||
| Humedad de Operación de la Máquina | <90% | |||||
| Modo de Transmisión | Cremallera y piñón de precisión | |||||
