PBE Series
Plegadora de paneles
Con la confianza de más de 5000 fabricantes en todo el mundo
Descripción del producto
Diseñado para ofrecer precisión, eficiencia y fiabilidad en los entornos de fabricación modernos
Tecnología de plegado revolucionaria

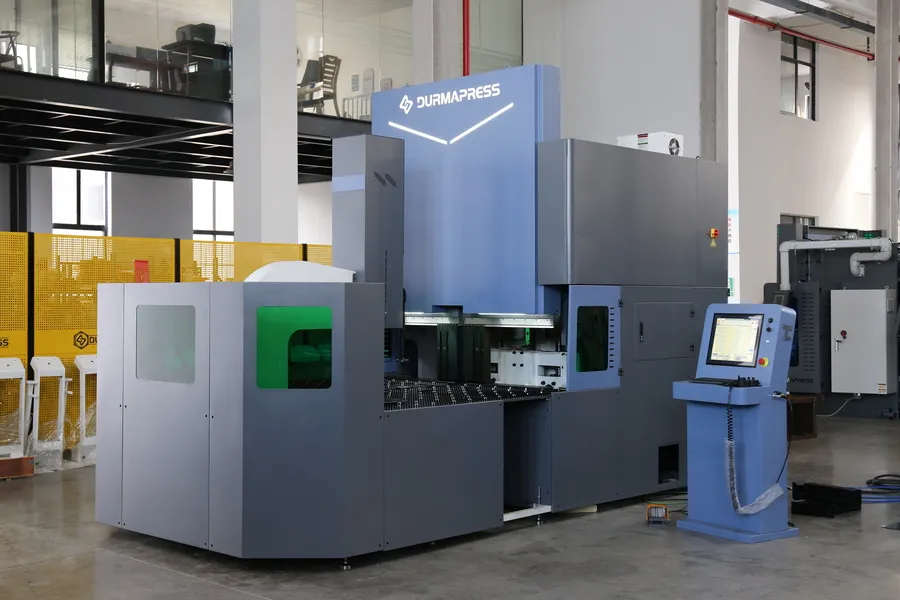

El Panel Bender de DURMAPRESS representa la próxima generación de equipos de conformado de chapa metálica, ofreciendo una precisión fiable y un rendimiento de plegado constante para los talleres de fabricación modernos.
Características técnicas avanzadas
- Plegado de paneles rápido y preciso con un ciclo de 0,2 s por corte
- Alta repetibilidad para formas complejas y plegados de múltiples ángulos
- Control inteligente de 9 ejes para arcos automáticos, bordes muertos y ángulos
- Compatible con acero inoxidable, acero laminado en frío y diversos materiales en chapa metálica
- Diseño de bajo mantenimiento y ahorro energético para una producción rentable
Diseño detallado y componentes
Explora la ingeniería de precisión detrás de nuestros sistemas Panel Bender

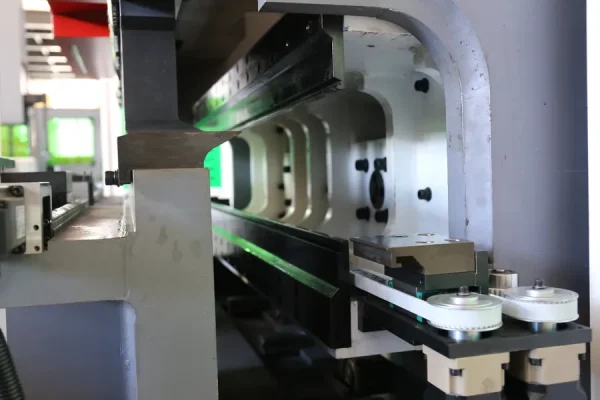

Bastidor de fundición de hierro
El bastidor ofrece estabilidad, durabilidad y soporte para sus distintos componentes. Su diseño permite versatilidad, lo que posibilita que la máquina realice múltiples funciones.

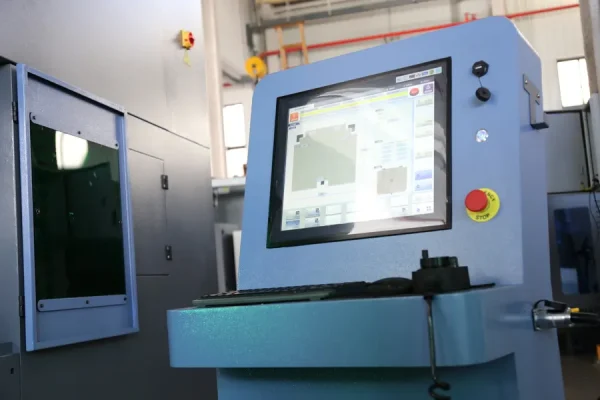

Sistema de control
El sistema de control permite una verdadera vinculación simultánea de 9 ejes para un plegado suave y una alta sinergia. Los sistemas de detección de ausencia de carga y de espesor de la chapa protegen la máquina y reducen el desperdicio de piezas.
Manipulador servoaccionado
El bastidor ofrece estabilidad, durabilidad y soporte para sus distintos componentes. Su diseño permite versatilidad, lo que posibilita que la máquina realice múltiples funciones.
Opción de cuchillas auxiliares
Las cuchillas auxiliares se utilizan para el plegado parcial, en el que la línea de plegado está interrumpida, o para el plegado con desplazamiento, en el que la línea de plegado no coincide con la línea principal de plegado.

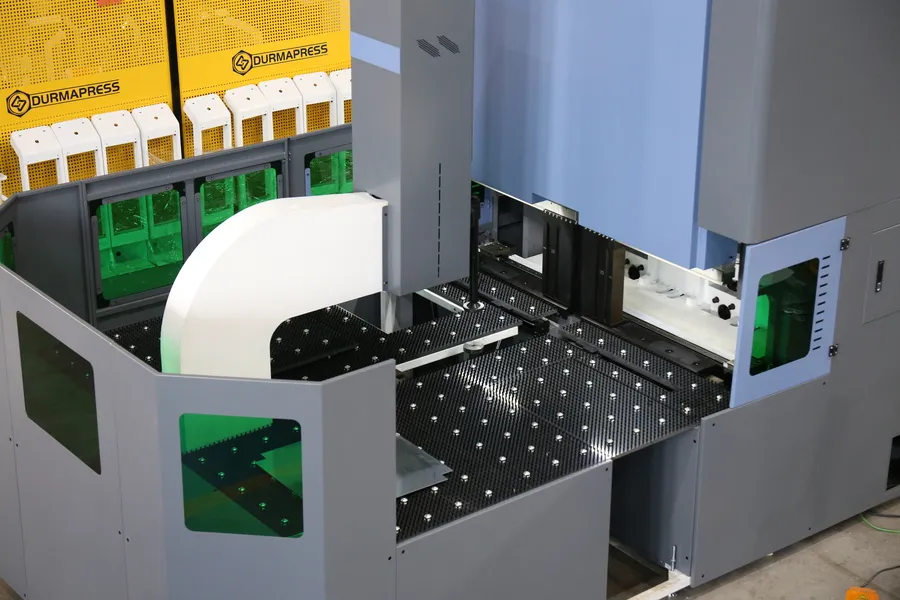

Mesa de trabajo
La mesa de trabajo está fabricada con material de alta resistencia y su superficie ha sido tratada especialmente para evitar que la chapa metálica se raye o se deslice durante el proceso, garantizando un procesamiento estable y protegiendo la calidad superficial de la pieza de trabajo.

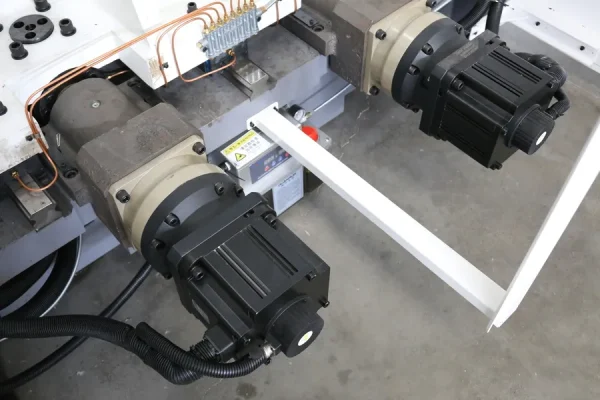

Motor
Un servomotor con un reductor planetario helicoidal de alta precisión y un husillo de rectificado de alta resistencia impulsa la herramienta de plegado a lo largo de una trayectoria programada, garantizando una estructura estable y eficiente, además de un fácil mantenimiento.

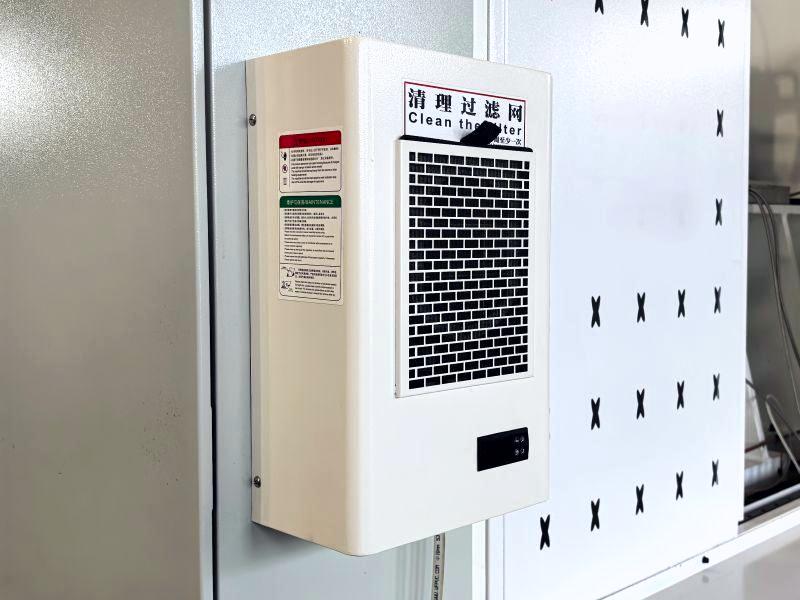

Sistema de disipación de calor
El sistema de disipación de calor evita el sobrecalentamiento del equipo debido a un funcionamiento prolongado. Además, cuenta con funciones a prueba de polvo e impermeables para garantizar que el equipo pueda seguir operando de forma estable en entornos complejos.
Armario eléctrico
El armario eléctrico integra el sistema de control eléctrico de la máquina, incluyendo componentes importantes como el variador de frecuencia, el controlador PLC, la fuente de alimentación conmutada, etc., lo que hace que el funcionamiento del equipo sea más centralizado y conveniente.

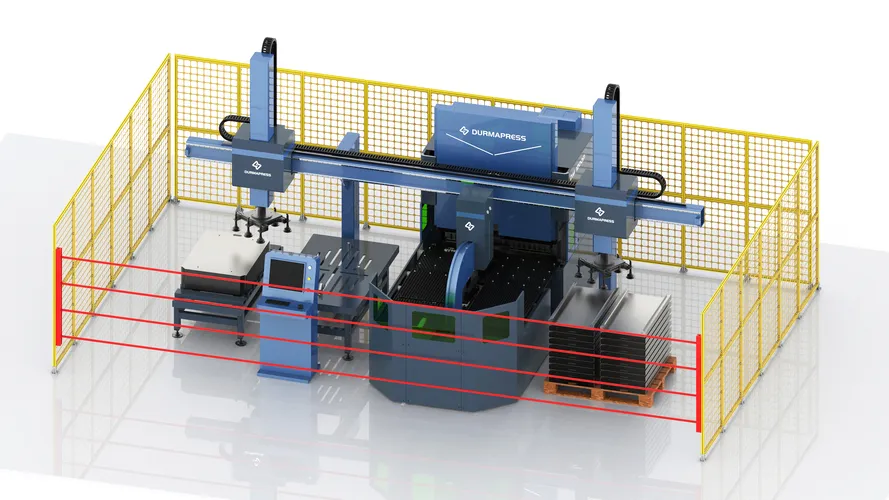

Centro de plegado robótico PBE-FLEX RoboBend
El brazo robótico ha sido desarrollado de forma independiente por DURMAPRESS.
El centro RoboBend PBE-FLEX de DURMAPRESS cuenta con un diseño modular y compacto que integra perfectamente software y hardware para facilitar la programación del robot y maximizar la flexibilidad y la eficiencia de producción. Representa un nuevo paradigma para los centros de plegado multifacéticos equipados con robots.
- Diseño modular y compacto
- Integración de software y hardware
- Brazo robótico de desarrollo propio
- Sistema de control unificado
- No requiere programación secundaria
- Generación automática de movimientos

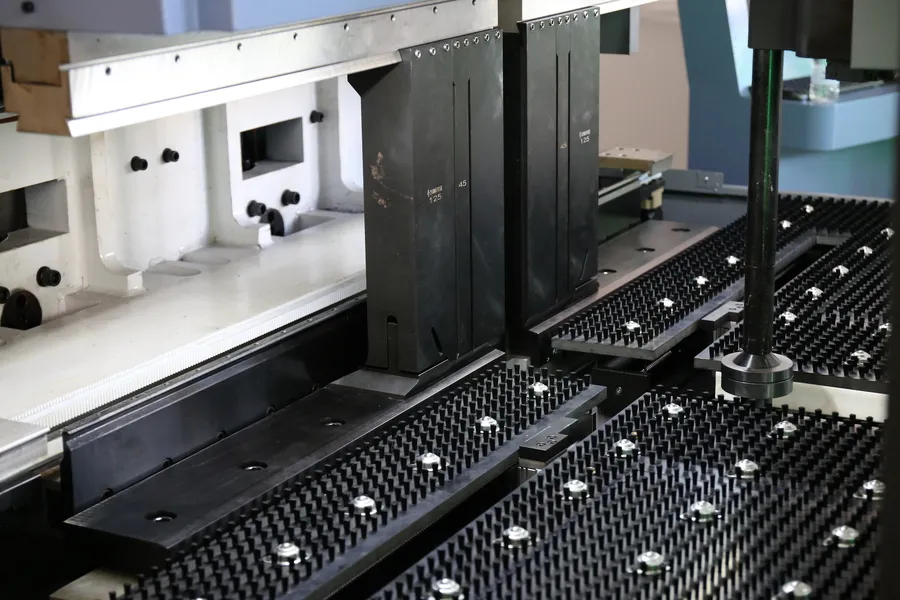

Herramientas flexibles
Personalización para su serie PBE

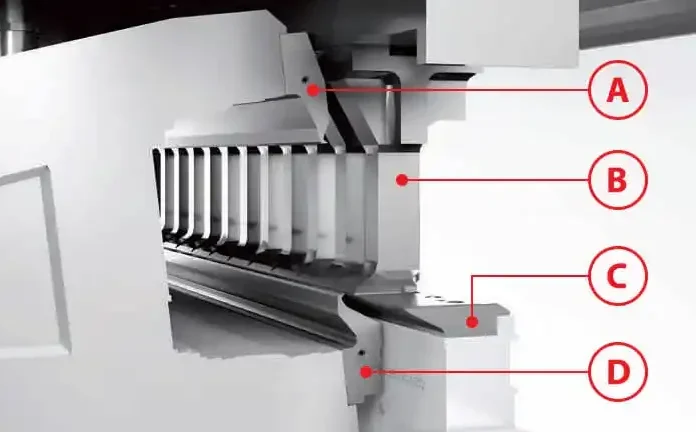

La cuchilla superior e inferior, la contracuchilla y el pisador son las cuatro herramientas universales utilizadas para procesar toda la gama de espesores y materiales mecanizables, desde 0,4 hasta 3,2 mm. Los materiales se procesan durante el ciclo y sin tiempos de parada de la máquina ni necesidad de reconfiguración manual de las herramientas.
- Las cuchillas superior e inferior (A, D) son las herramientas interpoladas controladas por servomotor responsables del plegado.
- El pisador ABA (B) sujeta y pliega las chapas, adaptándose automáticamente al tamaño de las piezas y permitiendo plegados hacia el interior de hasta 45 mm.
- La contracuchilla (C) ayuda a sujetar la chapa durante el ciclo de trabajo.
Especificaciones técnicas
Diseñada para ofrecer un rendimiento excepcional en una amplia gama de requisitos de fabricación.
| Nº | Tipo / Parámetro | Unidad | PBE-1200 | PBE-1500 | PBE-2000 | PBE-2500 |
|---|---|---|---|---|---|---|
| 1 | Longitud de Plegado | mm | 1200 | 1500 | 2000 | 2500 |
| 2 | Longitud de la Placa | mm | 1250 | 1600 | 2050 | 2800 |
| 3 | Ancho de la Placa | mm | 1000 | 1250 | 1250 | 1800 |
| 4 | Altura de Plegado | mm | 120 | 170/300 | 170/300 | 170/300 |
| 5 | Tamaño Mín. de Formado (Cuatro lados) | mm | 100*100 | 150*100 | 300*200 | 280*400 |
| 6 | Tamaño Mín. de Formado (Un solo lado) | mm | 120 | 100 | 200 | 280 |
| 7 | Radio Mínimo | mm | 1.2 | 1.2 | 1.2 | 1.2 |
| 8 | Velocidad de Plegado | s | 0.2/vez | 0.2/vez | 0.5/vez | 0.2/vez |
| 9 | Altura de Apertura | mm | 120 | 170 | 170 | 170 |
| 10 | Ángulo | ° | 0-360° | 0-360° | 0-360° | 0-360° |
| 11 | Espesor del Material | mm | Aluminio: 2.0 Acero Suave: 1.5 Acero Inox: 0.8 |
Aluminio: 3.0 Acero Suave: 2.0 Acero Inox: 1.0 |
Aluminio: 2.0 Acero Suave: 1.5 Acero Inox: 1.2 |
Aluminio: 3.0 Acero Suave: 1.5 Acero Inox: 1.5 |
| 12 | Sistema Numérico | - | Star300-LGx | Star300-LGx | Star300-LGx | Star300-LGx |
| 13 | Sistema Operativo | OS | Win7+OS+Brazo de Prensa | Win7+OS+Brazo de Prensa | Win7+OS+Brazo de Prensa | Win7+OS+Brazo de Prensa |
| 14 | Ejes | ejes | 13 ejes estándar, 15 y 18 opcionales | 13 ejes estándar, 15 y 18 opcionales | 13 ejes estándar, 15 y 18 opcionales | 13 ejes estándar, 15 y 18 opcionales |
| 15 | Dimensiones de la Máquina (L*W*H) | mm | 3800*1730*2200 | 3700*1800*2500 | 4480*2390*2700 | 5700*3000*2800 |
| 16 | Peso de la Máquina | kg | 6500 | 10500 | 18000 | 22000 |
| Nº | Nombre de la Pieza | País de Origen | Fabricante / Especificación |
|---|---|---|---|
| 1 | Estructura de la Máquina | China | Durmapress - Soldadura de placa de acero, templado de toda la máquina |
| 2 | Sujeción del Molde | China - Durmapress | 42CrMo - 52HRC |
| 3 | Sistema de Control | China - Tecnólogo de Singapur | NLKER |
| 4 | Servomotor | China - Taiwán | VEICHI |
| 5 | Servo Driver (Controlador) | China - Taiwán | VEICHI |
| 6 | Guía Lineal | Taiwán | SHAC |
| 7 | Husillo de Bolas | Taiwán | TBI |
| 8 | Relé Miniatura | Francia | Schneider |
| 9 | Contactor CA | Francia | Schneider |
| 10 | Botón / Pulsador | Francia | Schneider |
| 11 | Componentes Eléctricos | Francia | Schneider |
| 12 | Reductor | - | 3800*1730*2200 / 5700*3000*2800 |
| 13 | Peso de la Máquina (Componente) | China - Taiwán | 3F FAMED |
Para obtener las especificaciones técnicas completas y las opciones de configuración personalizada.
¿Por qué elegir una paneladora?
Ahorro de energía
Respetuoso con el medio ambiente
Mayor eficiencia
Rendimiento de alta precisión
Cuerpo de máquina duradero
Funcionamiento estable
